Gtools trace layout
貨號 : G2091119

zoom+

zoom+

zoom+

zoom+

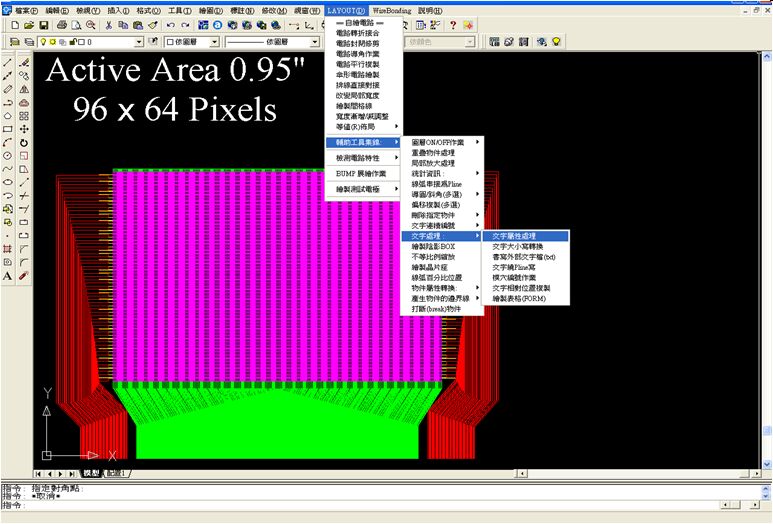

電路設計功能完整卻簡單易用,它可針對有關電路(trace)做安排與輔助繪圖設計的軟體,可適用在如:CSTN,STN-LCD ITO 等面板電路(玻璃電路),OLED 面板電路,COF,觸控屏等電路圖的繪製,是一套簡單且實用的工具軟體,亦是電路佈局工程師的好幫手。 PS. AutoCAD based


 1. 各種電路接合作業 :

1-1 .   common area layout  demo : https://www.youtube.com/watch?v=mGxkOrlsCdE   (等阻抗分析與布局)

1-2.   segment area layout  demo : https://www.youtube.com/watch?v=EVvKRB7jLEw    (等阻抗分析與布局)

2.  觸控屏電路設計(touch panel trace design)

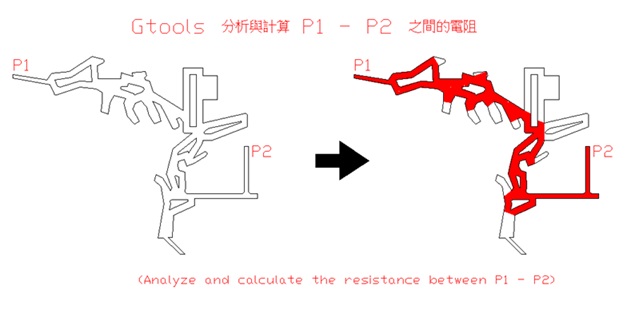

3.  阻抗(電阻)分析與調整功能

     Analysis of circuit resistance

     demo : http://v.youku.com/v_show/id_XNjk5NTIyMTUy.html

4. 晶片位置與PAD自動依座標檔案繪製

5. 局部放大功能

6. 線寬度調整功能

7.dummy 物件產生功能

繪製 dummy box 展示 :  https://www.youtube.com/watch?v=aGUyc0uF9TA

8. trace 品質檢驗功能(內部交叉,開口,重線...)

9. tarce Min width 與 Min space 數值與位置檢測

10.導通預覽功能



下載軟體簡報 : Down load  demo.pdf
