Gtools LGP V9.52
貨號 : LGP012308

zoom+

zoom+

zoom+

zoom+

zoom+

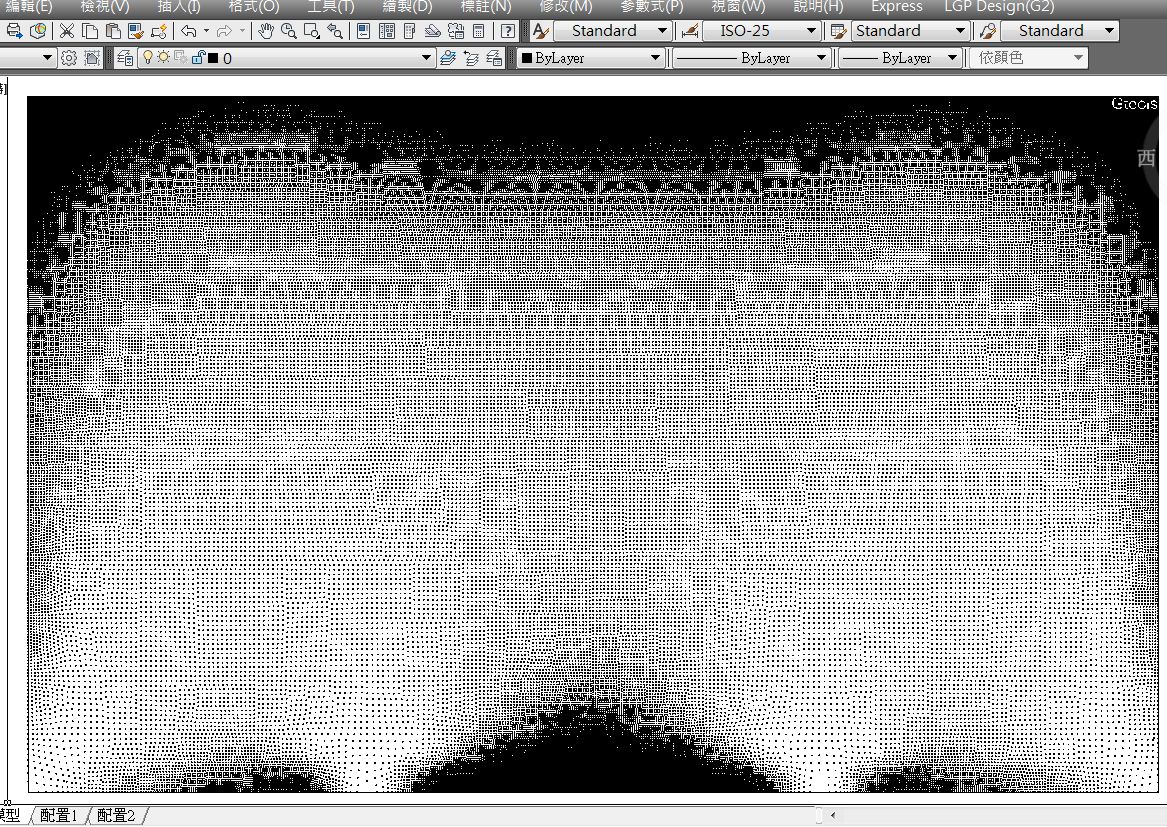

導光版光學網點設計,架構在 AutoCAD (or ZwCAD) 內與CAD繪圖作業完全整合,高自由度的設計環境,讓機構工程師如虎添翼,快速完成網點的相關分析與佈局作業

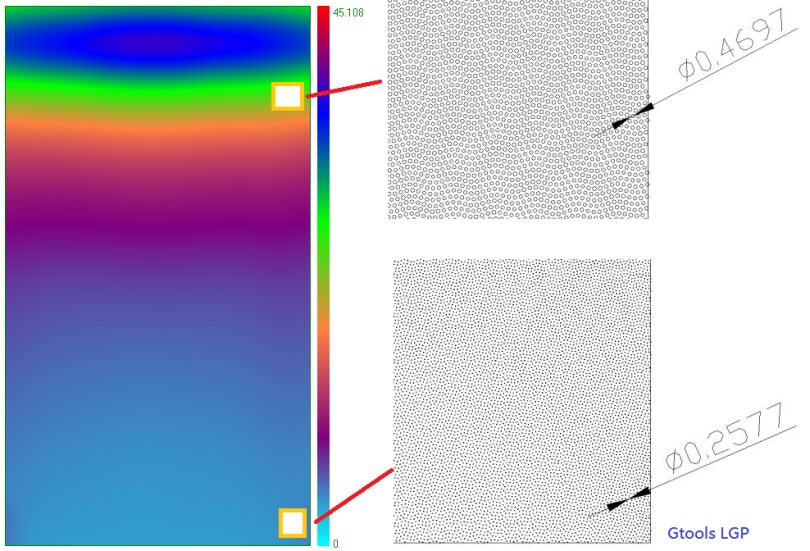

           在TFT-LCD產業中,其背光模組(Backlight Module)是非常重要的一 部份,無論在成本比重與技術設計上均為LCM之重點, 本軟體將輔助研發工程師在有關導光板(Light Guide Plate) 在網點上之快速設計與修改,工程師之專業與經驗值可藉由本軟體快速設計出符合需求之網點分布,是導光板設計工程師最佳的設計夥伴,且可讓設計工程師之研發作業可快速與實際的反應出來,提昇整體之設計精確度與品質!


 Gtools LGP 軟體應用領域 :

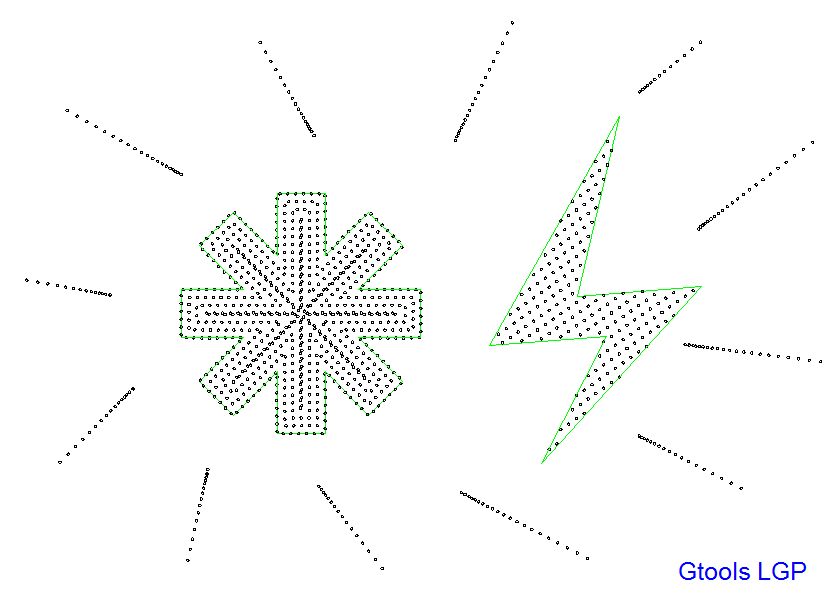

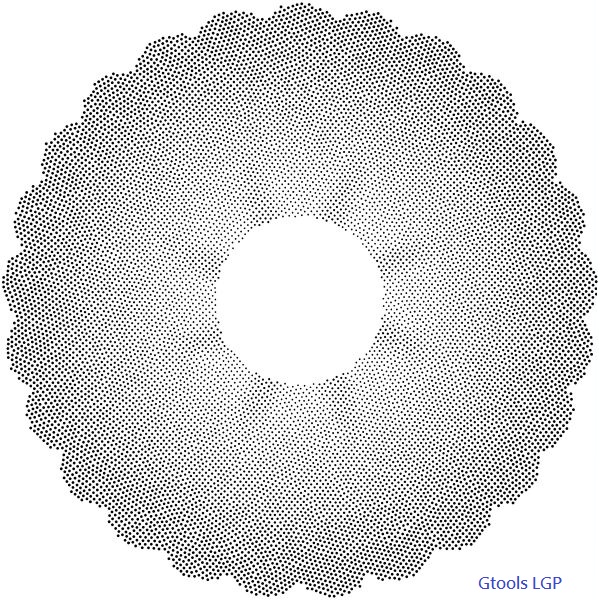

TFT 背光板,廣告燈箱導光板,手機按鍵(keyPads)導光膜片,直下式LED的遮光式網點,照明燈具,發光識別裝置.... 等等 !

 [ 功能概述 : ]
1.可設定導光板尺寸與網點分布品位的定義方式。
2.網點可為圓形,菱形,正方形,長方形,六邊型或任意形狀,
   網點尺寸可以單一尺寸(same size),變化尺寸(range size),階層尺寸(level size)。

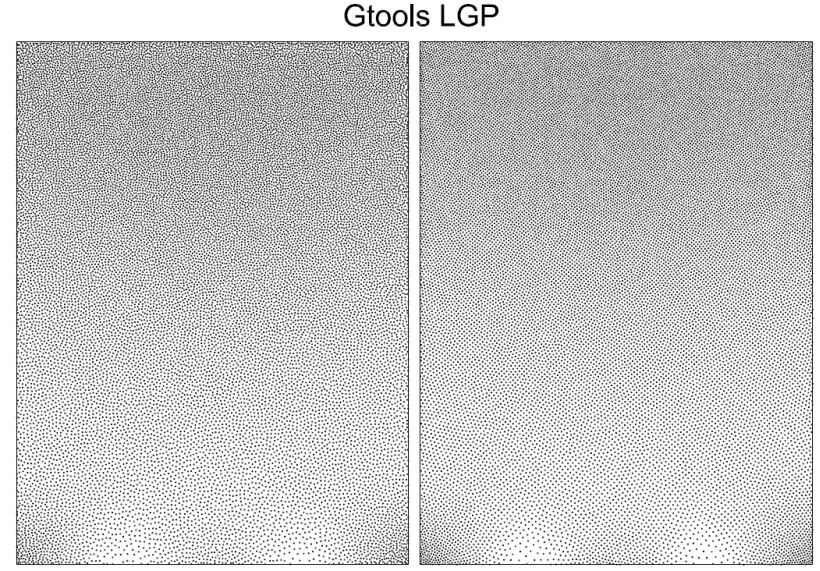

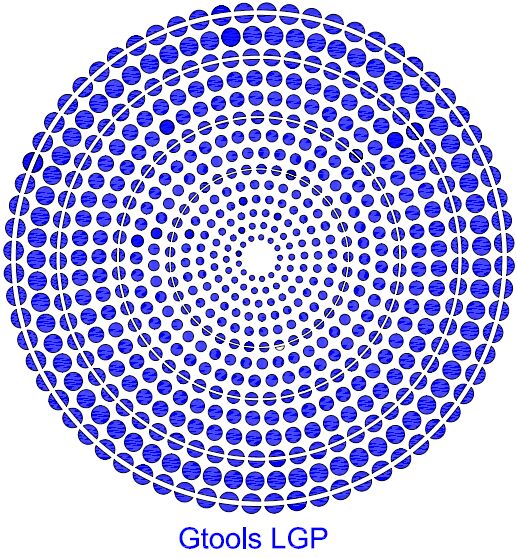

3.網點排列線性矩陣,弧度,亂數,波紋,扇形等排列。
4.佈局方式可為網點固定大小間距不同或間距相等而網點大小不等之排列方式AM/FM(亦可AM/FM 混合排列模組)。
5.網點之分布可以網點大小之配色與網版斷面曲線觀察之。
6.可局部修改導光板之網點尺寸(或分布),此為加減該區域之亮度,區域設定可為橢圓形,三角錐形,長方形或自訂形狀…,變化方式可自訂各種數學函式(曲線)等。
7.可查詢網版相關資訊(如網點數量,某位置點之網點大小,網點面積比例,網點最短間距,網板設計參數,設變後之參數…等) 。
8. 輸出光學軟體格式包含 TracePro,SPEOS,LightTools,Specter,OptisWorks 等光學模擬軟體。

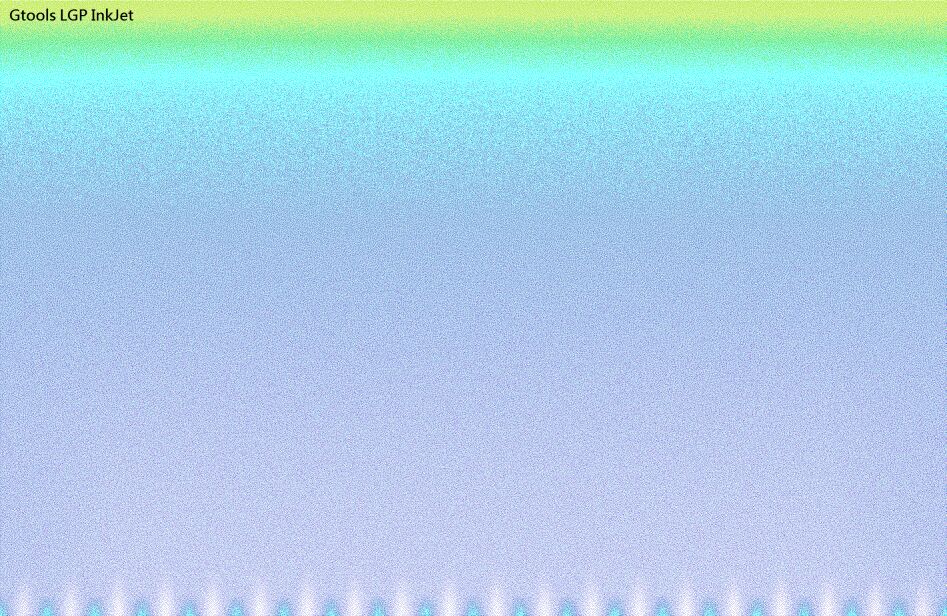

9. 可依密度檔案產生灰階/彩色等趨勢圖片。

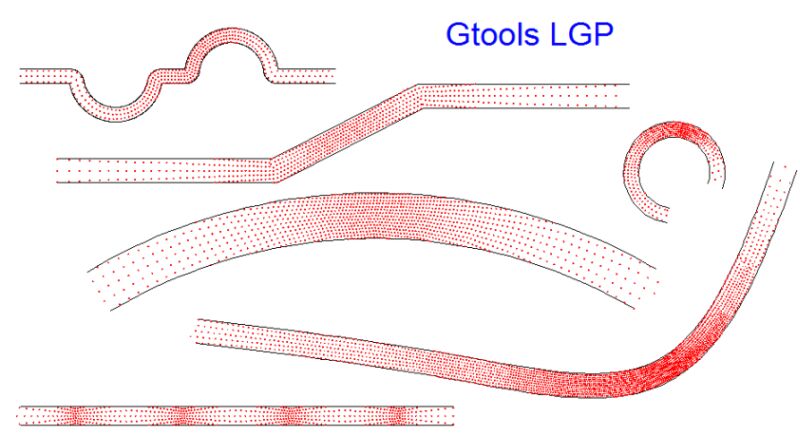

10. LGL (light guide line) 導光線路徑設計 (弧線,直線,曲線)。
11. 可以依量測輝度值自動/手動 調整均勻性 , 系統可以依據歷史版次輝度數據來建議最新版的最佳化的調整數據。
12. 可以依據歷史製程經驗來預估新導光版的輝度值。
13. 可以比對兩版設計資料的差異性並輸出差異性報表。
14.可自訂網版區域的密度變化。
15.可以自訂網版的深度變化並輸出與機台整合。
16.可查詢網點設計與變更(設變)紀錄之資訊。
17. 具有功能強大的LGP設計資料編輯器。
18. 可比較原始設計密度影像與實體 CCD 取像圖作為設變參考。

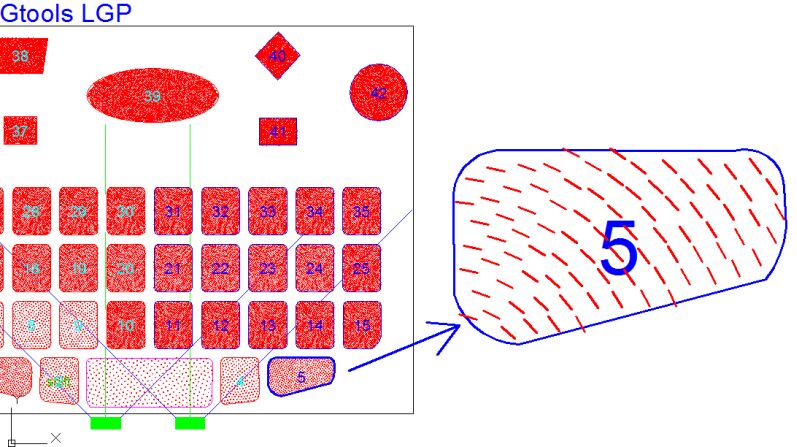

19. 發光鍵盤(keypads LGF) 網點設計。

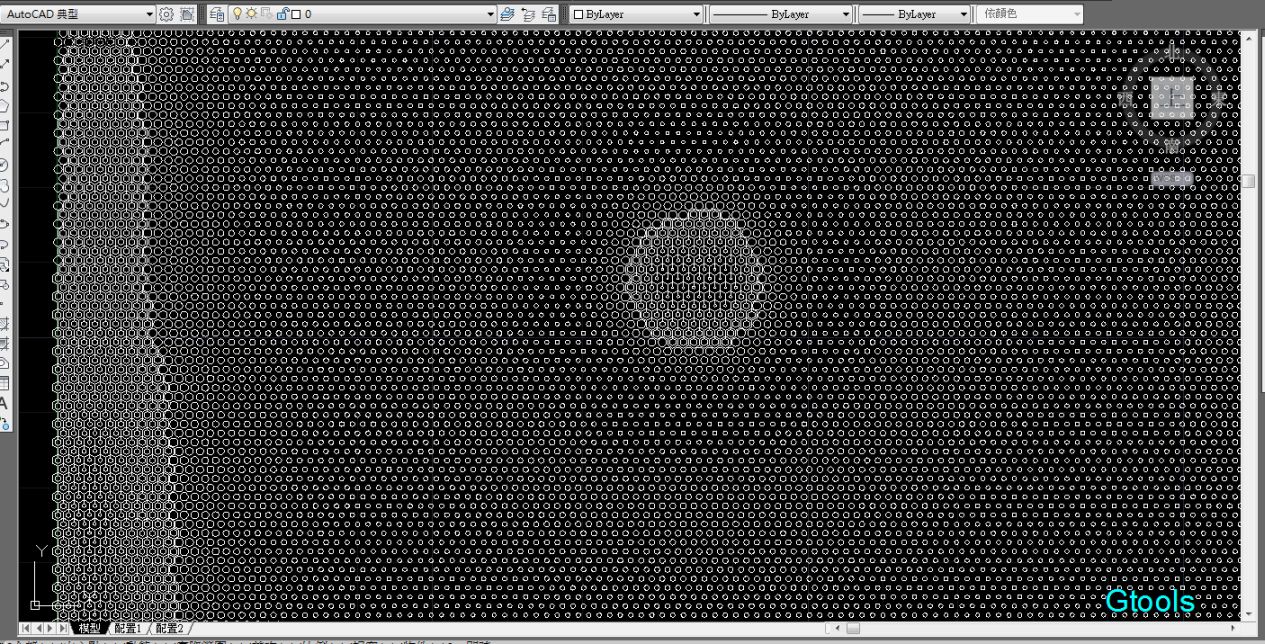

20. 針對直下式 LED 背光模組,快速定義遮光比例與產生遮罩式網點的設計。
21. 2D 光跡產生與模擬(入射/折射/反射)。
       visit: https://www.youtube.com/watch?v=D0MiPTw3Wic

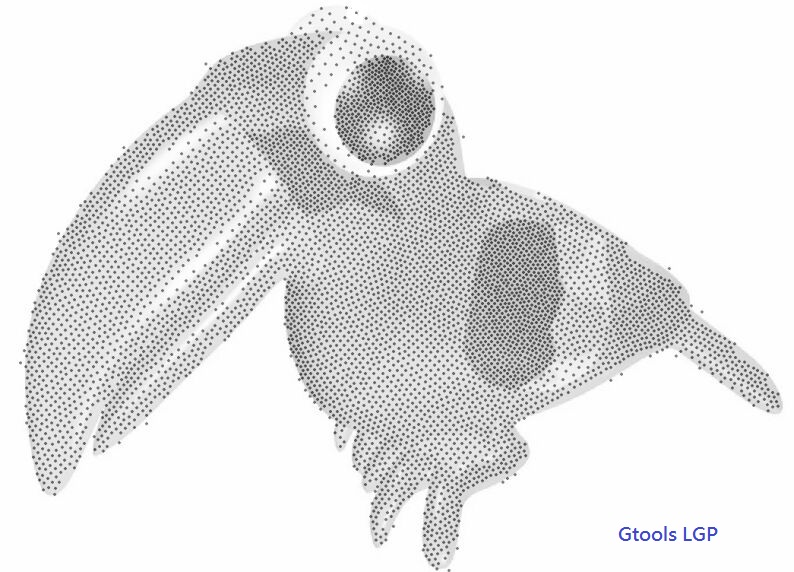

22. 分子動力法(molecular dynamics)優化亂數網點功能,亦可處理外來圖檔。
23. 中文化操作介面簡單易上線,適用導光板的各種製程應用。
24. 2D/3D V-cut 繪圖功能。
25. 架構 AutoCAD 2007 以上 or ZwCAD 2015  專業版以上 。
26.Gtools LGP 是中國大陸與台灣最多客戶使用的導光板應用軟體,其應用的廣泛度與解決設計問題的能力,深受客戶好評。

線上動畫觀看(below is TFT backlight LGP dots design )  :
