G2 Net-Conductor color mapping
貨號 : G2-20180828-A

zoom+

zoom+


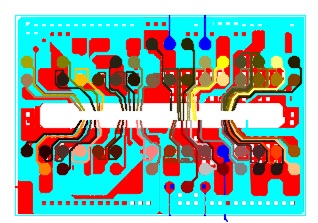

分析 substrate 的電路走線(conductor),將相同訊號的 Conductor (依據 Ball 的訊號)來自動分類顏色,讓導體的顏色與訊號可以合併表示,訊號的傳遞可以透過 VIA 導通上下層的關係 !

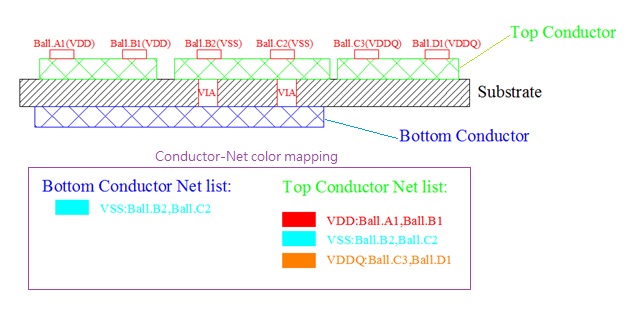

 1.  雙層 Substrate 的電路訊號串接作業示意圖:

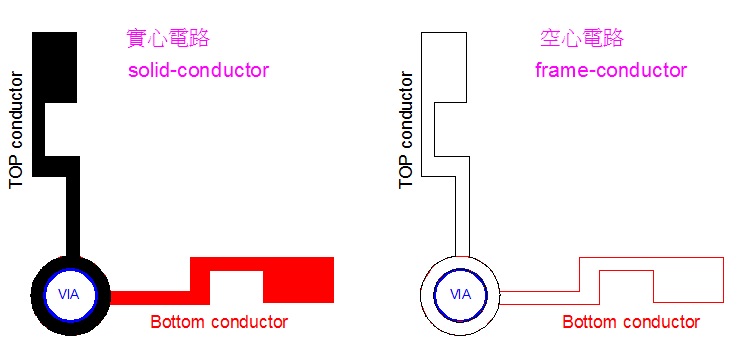

2.Substrate 的 conductor 構成物件可以為實心或空心表示,如下 :



3. Ball  (net) 可以在 Top or Bottom 的位置層

4. Via (鑽孔)需為獨立的一個圖層 (layer)

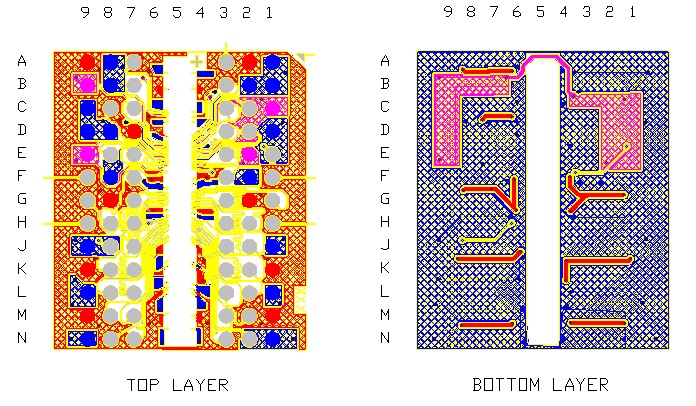

5. 系統依據 Ball  的 NetName,將與此 Ball 有導通的導體(conductor),作抹塗相同的顏色,如下圖:

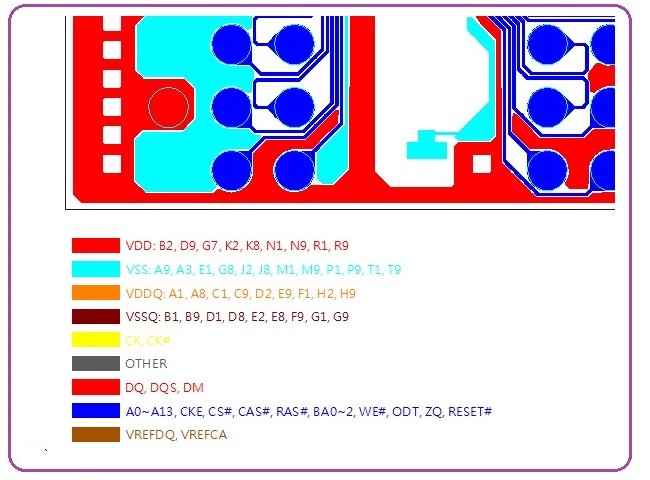

6. 自動產生 Conductor Net Color mapping Table  (包含 Ball 的 Net & Ball Pin) :

7. 此程式需架構在 AutoCAD 2008 以上
