G2 Cond2Box
貨號 : SUBN03221

zoom+

zoom+

zoom+

zoom+


1. 轉換 SUBSTRATE 的圖形特性與面積分析 2. 輸出 ANALYSIS 電器特性模擬格式

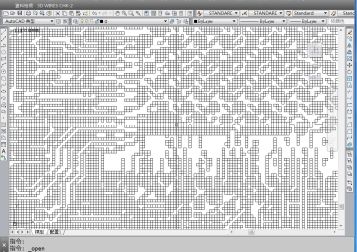

1. 在 AutoCAD 內,分析Substrate 的特性包含對等權值的圖案(box)與面積分析等特性 ,

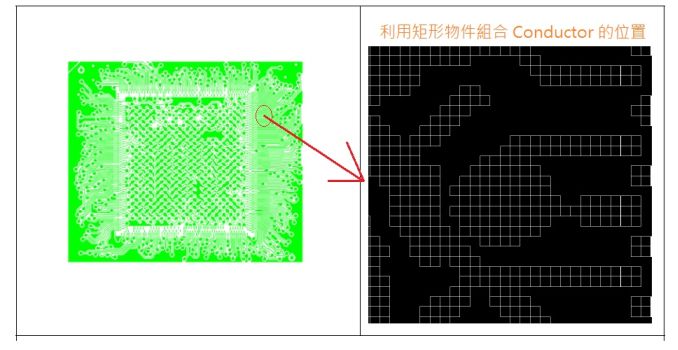

如下圖,實心的導體轉換為 矩形物件構成,此矩形物件可以輸出給模擬軟件處理後續分析事宜 ...

2. For AutoCAD based
