Gtools 3D Wires CHK
貨號 : GW091231

zoom+

zoom+

zoom+

zoom+

zoom+


IC 封裝設計 , 焊線圖 3D 模擬與分析系統 將 bonding 圖的 2D wires 依 loop 與機台參數等,模擬為 3D 實體的 wires ,以利分析使用! ( Get the bonding diagram 2D wires and simulate it to 3D wires ! )

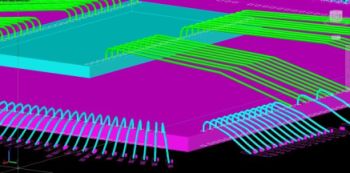

Gtools 3D wires Chk R2 software is a most realistic 3D wires Simulation System

( 最接近真實打線的 3D wire 仿真軟體)

 ------------------------------------------------------------------------------------

Online-Demo :  Gtools 3DW CHK (YouTube)           Gtools 3DW CHK (YouKu)



 1. 2D 圖面 (BD) 可為 .dwg /.dxf 格式

    (BD drawing format  is .dwg or .dxf )

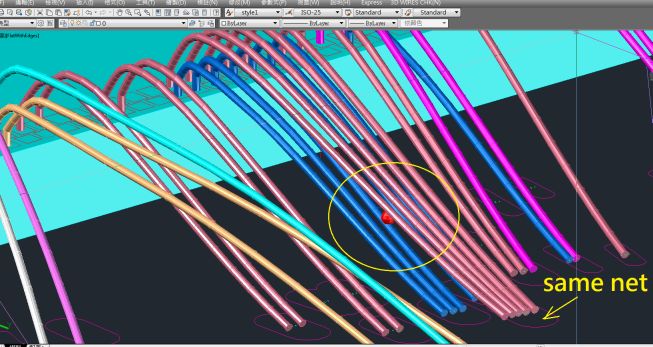

2. 可以檢測 , wires&wires , wires&Die edge , wires&component edge 的最小3D空間距離

    (Check the 3D Min. space of  between  wires&wires ,  wires & Die edge , wires & component edge )

    PS. as below Red-ball  is an error location (  Ignore checking of same net wires ) !

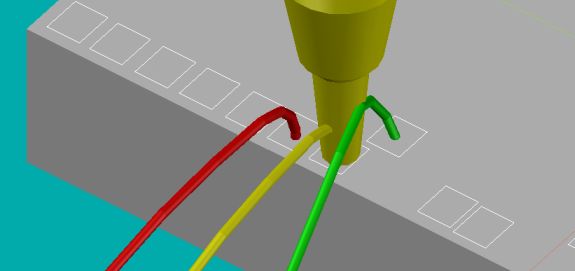

3. 可以各別指定正逆打線群

     (assign wires to reverse bonding)

4. 支持可種焊線連接狀態

      (support full wire link net  type , exp: Pad2Finger , Pad2Pad , Die2Die , Finger2Finger )

5. Finger 高度可以依據線群變化,如下圖

     (Finger height can be definition , as below... )



6. 提示焊線資訊

    (prompt wires information , example loop-height , length ... etc )

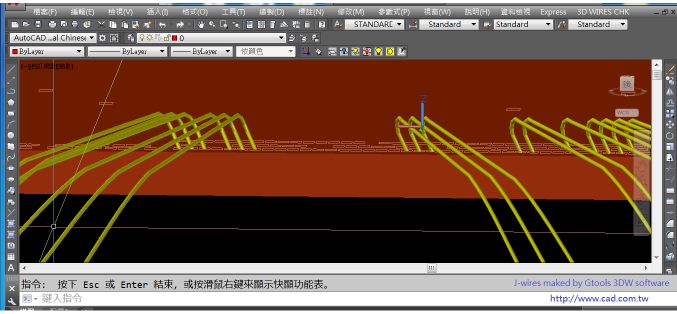

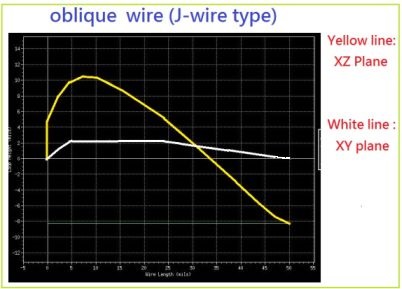

7. 可設計有傾斜的 J-wires

    (support oblique wires , exp: J-wire)

    Online DEMO : Design a J-wire profile(Youtube)        Design a J-wire profile(YouKo)

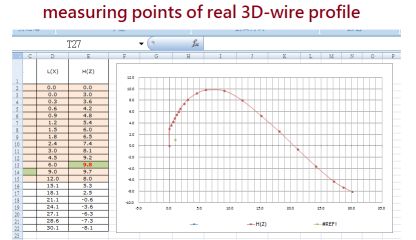

8. 可以依據實體焊線的量測的座標檔案,來自動生成3D線形(profile), Loop Height 高度可以依據 Span length % 自動調整

    ( 1. 3D wire profile can be follow  measured  data and  Automatic adjustment loop-height by span-lenght %  )

     (2. Measured data format is  X,Z,Y coordinate of 3D profile  )



9. 可以檢測超出模擬區域的線長,以避免模擬失真
     (Check out range wires to avoid simulation fail )

10. 模擬後可產生對應報表
      (Simulation result  report )

11. 快速簡易與真實的 3D 線型設計(如: 可以依據實體3D 焊線圖片來設計  )

     ( Wisdom function for design a 3D-wire profile , example : design 3D profile by  CCD wire picture )

      Online DEMO :  design a new profile  by picture (Youtube)

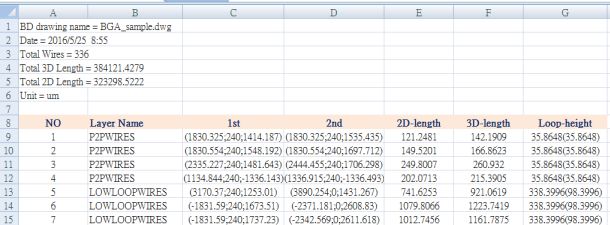

12. 3D 線長與資訊統計報表 (含: 弧高資訊)
     ( 3D wires length  report ,  include loop-height data  ...)

13 .架構於 AutoCAD 2007 以上 軟體
     (Based on AutoCAD 2007 or above )
